你现在所在的位置:网站首页 > 产品中心 > 步进驱动器系列 > 两相步进驱动器 > 两相高压步进驱动器ZH2822M
步进驱动器系列-步进电机供应商振合机电

两相高压步进驱动器ZH2822M

产品名称:步进电机驱动器ZH2822M
产品类别:二相高压步进驱动器
产品型号:ZH2822M
产品下载:步进电机驱动器ZH2822M
供电电压:AC110-220V
驱动电流:峰值8.0A以下可调
脉冲频率:最高可达500Kpps
体积大小:202x148x79(mm3)
净重量为:1.5kg
产品详情

特点
高性能、低价格
设有16 档等角度恒力矩细分,最高分辨率40000 脉冲/转
最高反应频率可达500Kpps
步进脉冲停止超过100ms 时,线圈电流自动减到设定电流的一半
光电隔离信号输入/输出
驱动电流1.2A/相到7.0A/相分16 档可调
单电源输入,电压范围:AC110-220V
掉电相位记忆功能(设备由于意外或人为原因掉电、关电,系统自动记忆相位)
I/O 信号,所有输入信号均通过光电隔离,信号电平5~24V 电平兼容
脉冲平滑功能,使电机低速运行更平稳,平滑等级可设定
电机电感量可调,发挥步进电机最大效能

典型应用 烟花包装、拉链机、网机、灌胶机、石材雕刻、医疗设备、包装机械、电子设备、广告设备等自动化设备。在用户期望低发热、小噪声、低振动、高平稳性、高精度的设备。
概述 ZH2722M是一款两相高压全数字步进电机驱动器,驱动器内部以DSP作为核心运动控制芯片,FPGA作为辅助元件,算法灵活、先进,采用专用霍尔电流传感器,噪声小、抗干扰性强,强弱电隔离,等特点,产品可靠性高,高速出力好,驱动器可驱动57、86、110、130、150系列高压电机。

产品示意图

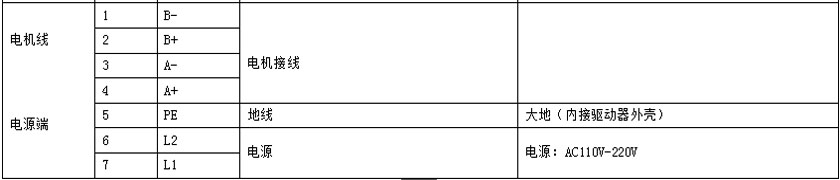

指示灯引脚说明
